Ejemplo de conexión a la INTRANET del Estado
En la configuración inicial del equipo CS2948 se han definido 2 VLAN para las puertas FastEthernet. La primera VLAN corresponde a las puertas N° 1 a N° 12, las que son públicas y son las que tienen acceso al resto de la INTRANET del Estado y a INTERNET.
El resto de las puertas N° 13 a N° 48 forman parte de una segunda VLAN que puede ser utilizada por los Ministerios para su red local.
Es altamente recomendable la instalación de un proxy o firewall para proteger a los equipos que sean conectados a esta red.

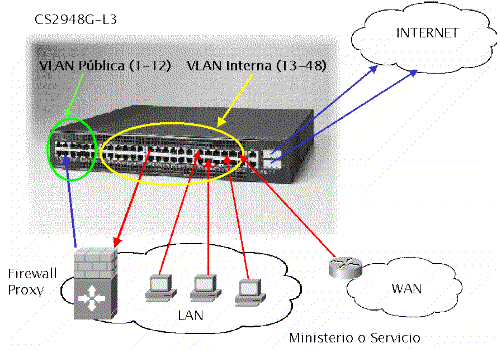

El siguiente diagrama es un ejemplo de una conexión posible:
La tarjeta externa del firewall/proxy debe tener una dirección IP del rango asignado al Ministerio/Servicio y usar el gateway por defecto informado.
